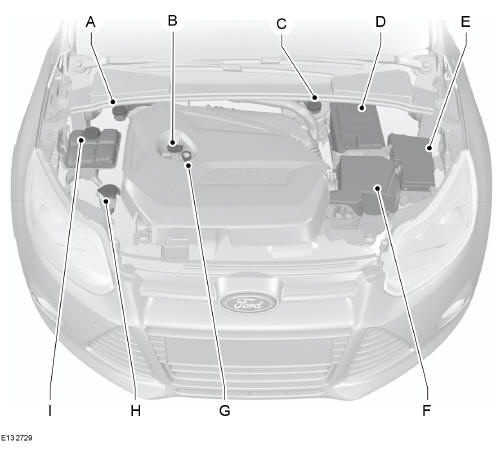

Motorraum - Übersicht - 1.6L EcoBoost SCTi (Sigma)

Vorratsbehälter für Brems- und Kupplungsflüssigkeit (Rechtslenker-Fahrzeug) Siehe Brems- und Kupplungsflüssigkeit prüfen
Öleinfülldeckel1. Siehe Prüfen des Motoröls
Vorratsbehälter für Brems- und Kupplungsflüssigkeit (Linkslenker-Fahrzeug) Siehe Brems- und Kupplungsflüssigkeit prüfen
Batterie. Siehe Fahrzeugbatterie
Sicherungskasten Motorraum Siehe Sicherungen
Luftfilter Keine Wartung erforderlich.
Motoröl-Messstab1. Siehe Prüfen des Motoröls
Vorratsbehälter für Scheibenwaschanlage. Siehe Prüfen der Waschflüssigkeit
Kühlmittel-Ausgleichbehälter Siehe Prüfen des Kühlmittels

1Zur besseren Sichtbarkeit sind Einfülldeckel und Ölmessstab farbig markiert.
